Трубопроводная система устроена как сложная сеть, где между линейными участками устанавливают переходные элементы — фитинги. Используют фитинги для соединения магистралей с оборудованием, ответвлениями и запорной арматурой. С их помощью можно решать разные технические задачи, например, изолировать часть линии для ремонта или обслуживания, не прибегая к сварке и резке металла. Это важно, поскольку иногда применение сварочных аппаратов и режущих инструментов неудобно или недопустимо.

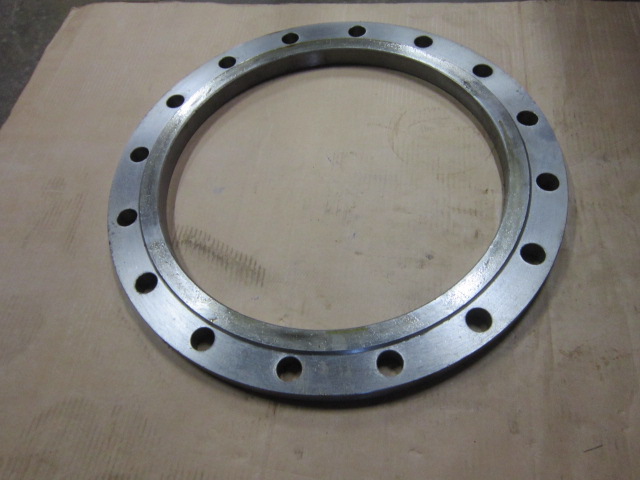

Фланец — это один из типов фитингов. Его задача — сформировать разъёмное соединение. Выбор конкретной модели зависит от условий эксплуатации: давления, температуры и химико-физических свойств среды. В сетях холодного и горячего водоснабжения и прочих системах с ограниченными нагрузками, применяют плоские фланцы. Там, где рабочая среда агрессивная, а давление высокое, используют воротниковые фланцы — их также называют юбочными. Если требуется обеспечить простоту монтажа и демонтажа крепления, удобнее ставить свободные фланцы, которые состоят из кольца и диска. Такое соединение легко разобрать и собрать, даже если доступ ограничен — например, если соединение частично перекрыто проложенными рядом трубами, стеной здания, вентилем или чем-то подобным. Размер подбирается по условному диаметру трубы — например, фланец Ду 400 ставят на трубу с внешним диаметром 400 мм.
Заглушка — это тот же фланец, только без центрального отверстия. Её используют для временного или постоянного перекрытия линии. Порядок установки такой же, как для фланца: заглушку приваривают к патрубку и фиксируют с контрфланцем на болтах.
Отвод — изогнутый элемент, который меняет направление движения среды. Плавная форма отвода снижает вероятность резких перепадов давления, аккуратно перераспределяет усилия, создаваемые потоком рабочей среды. Эти детали различаются по диаметру, углу изгиба и материалу. Марку стали подбирают в зависимости от условий: давления, температуры и агрессивности среды.
Тройник — ещё один вид фитинга, у него три выхода. Его ставят, если нужно подключить ответвление под прямым углом от основной магистрали.
Помимо основных элементов, в обвязке трубопроводов применяют и другие соединители: муфты с резьбой, штуцеры под датчики, ниппели, футорки и врезки. Для каждой задачи подбирается свой вариант — главное, учитывать параметры системы и рабочую среду.
